Subject	회로에 대해 자세히 아시는분 계시나요?

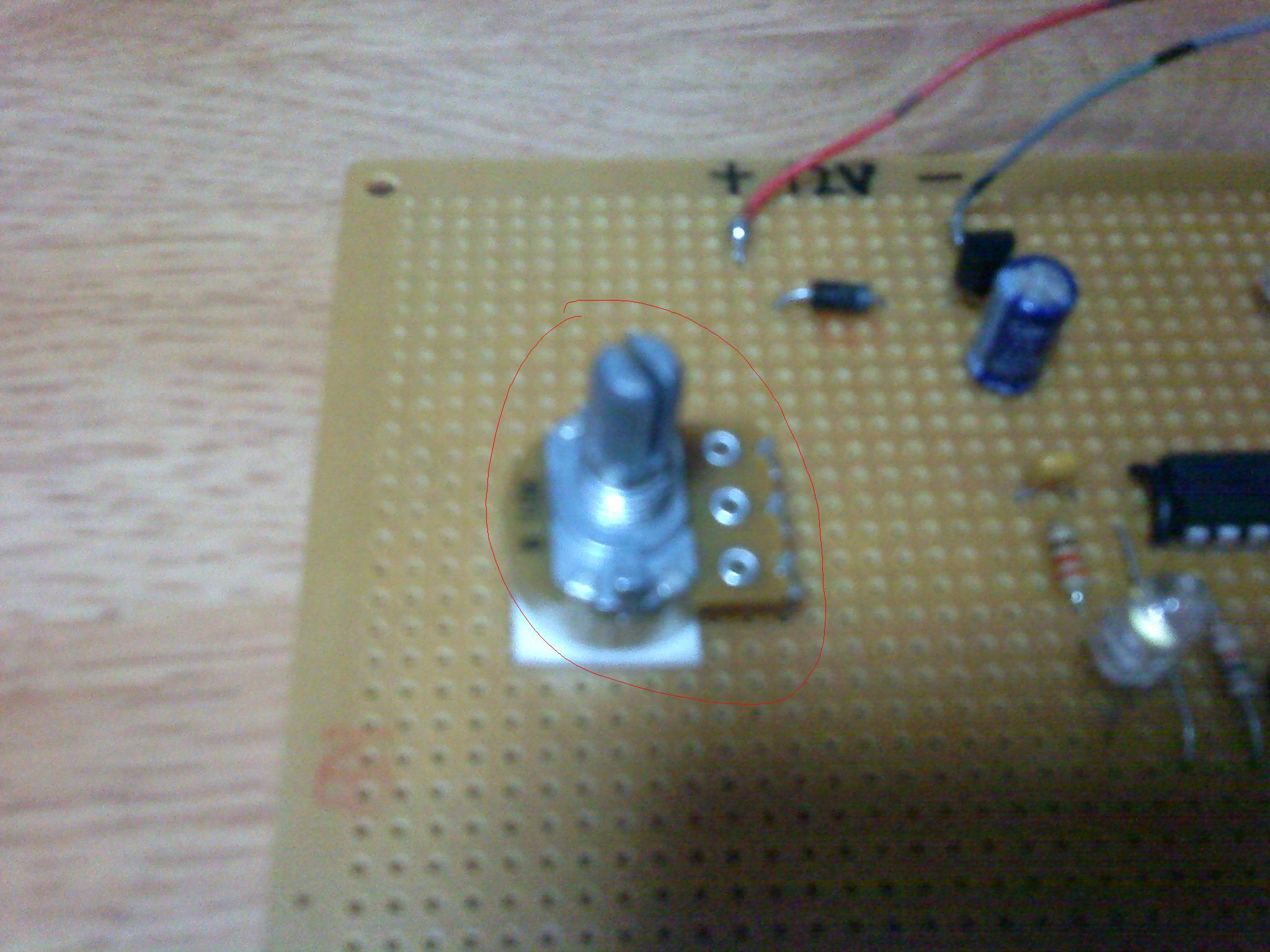

https://www.pgr21.com/bug/64432 삭게로! 위 그림에서 빨간색으로 동그라미 친 부품이 뭔지 아시는 분 계시나요? 회로도에는 분명 78L05 라고 나와있는데 다른 부품 사이트에서 찾아보니 저렇게 생기지가 않았던데.. 아시는분 부탁드립니다. ㅠ 저 부품의 용도는 전압을 조절해 주고 있습니다.

통합규정 1.3 이용안내 인용

"Pgr은 '명문화된 삭제규정'이 반드시 필요하지 않은 분을 환영합니다.
법 없이도 사는 사람, 남에게 상처를 주지 않으면서 같이 이야기 나눌 수 있는 분이면 좋겠습니다."

shadowtaki

해시 아이콘

09/09/22 17:25

가변저항이네요..
3다리 중에서 2개 잡고 돌려도 저항값이 변화가 없는 것이 전체 저항이고..
나머지 다리가 저항을 나누는 역할을 합니다.

BlueCool

해시 아이콘

09/09/22 18:19

전압 조정해주신다고 쓰신대로 전압 조정해주는 가변 저항입니다. 저항값을 바꿔 전압 분배량을 조절하는거죠

하수노리

해시 아이콘

09/09/22 18:40

대충 검색해 보니 78L05 레귤레이터 위에 가변저항을 달아 놓은거 같은데 저런식으로 레귤레이터를 쓰기도 하나요?

BlueCool

해시 아이콘

09/09/22 19:04

회로도가 없어서 잘 모르겠지만 78L05가 레귤레이터라면 5v 짜리겠네요.
5v 정전압을 가변저항으로 조절하게 달아놓았고
같은 패턴에 있다면 위에 올려놓던 밑에 놓던 아무 상관없습니다.
시험하려고 대충 위에 만들어 놓은것 같네요.
그런데 78L05 밑에 있는거 맞나요?

하수노리

해시 아이콘

09/09/22 19:15

레귤레이터는 커패시터 위쪽에 있었네요. 가변저항이 맞네요. 감사합니다
